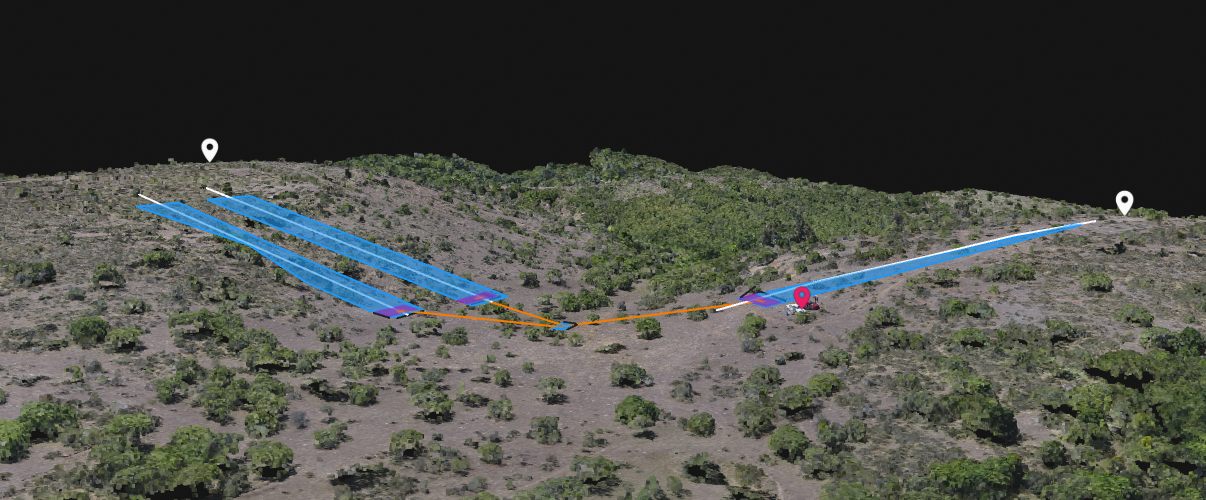

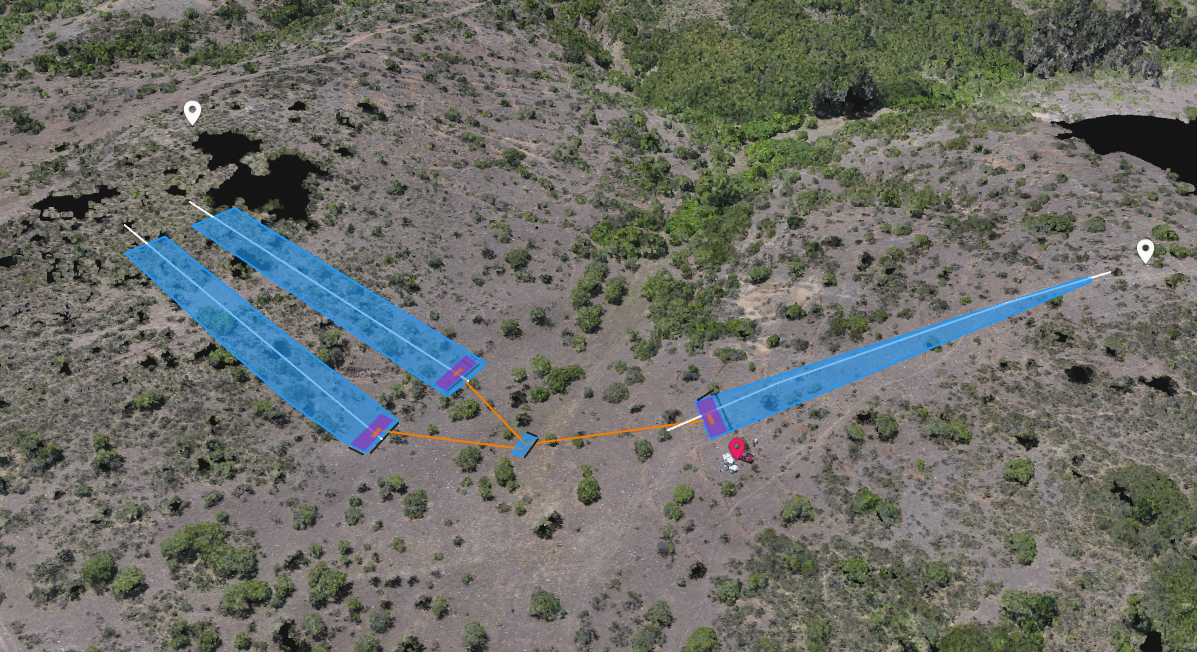

Zona A Opción 2: Candidato principal, zona de bajas pendientes, área asociada 3500 m2

GEF

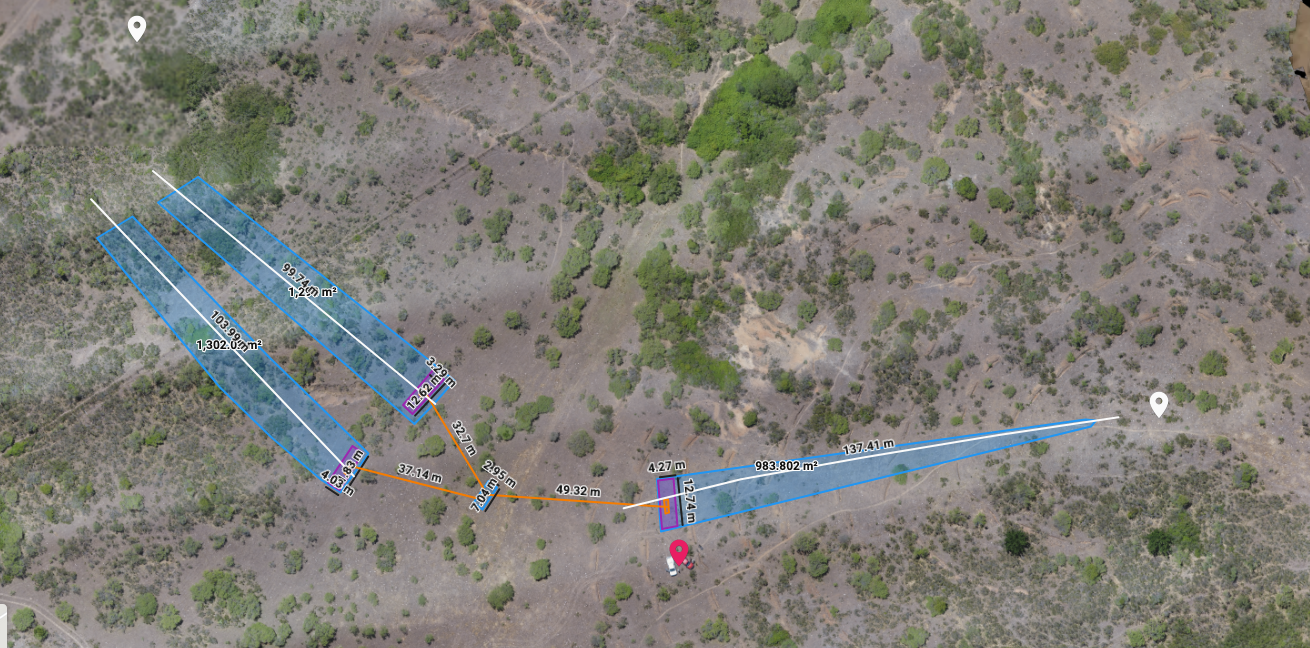

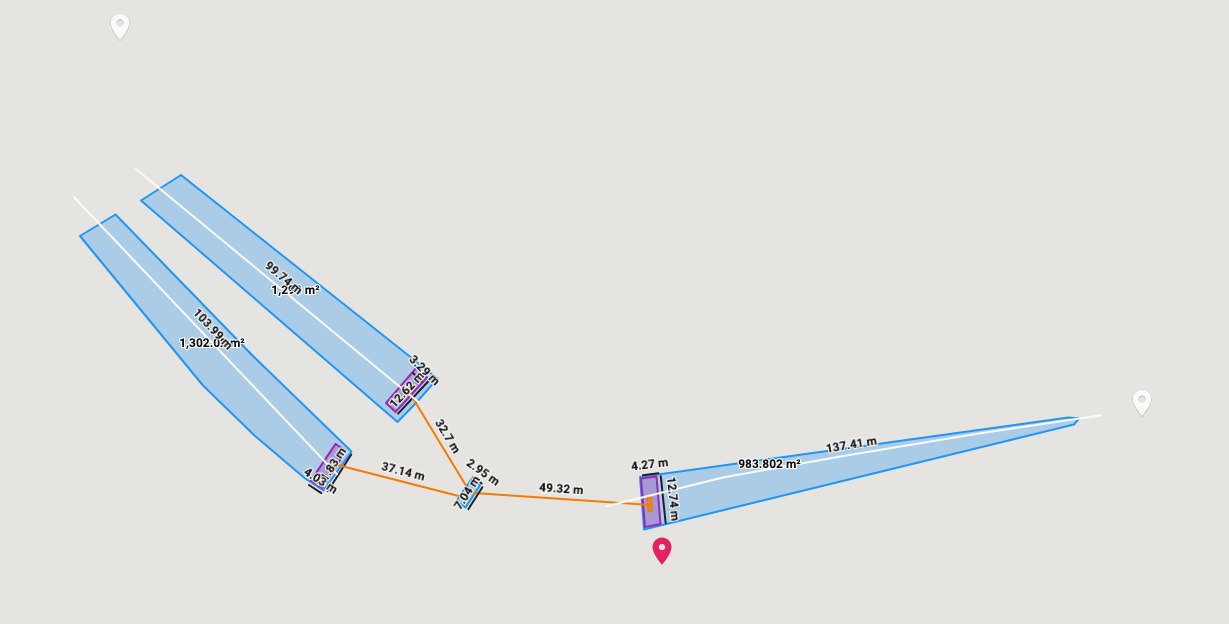

En celeste área asociada a la superficie de escurrimiento dirigida a la recarga

Área morada es superficie plana para disminuir velocidad y acumular para dren de recarga

Área naranja superficie de dren de recarga.

Líneas naranja tuberías.

GEF

GEF

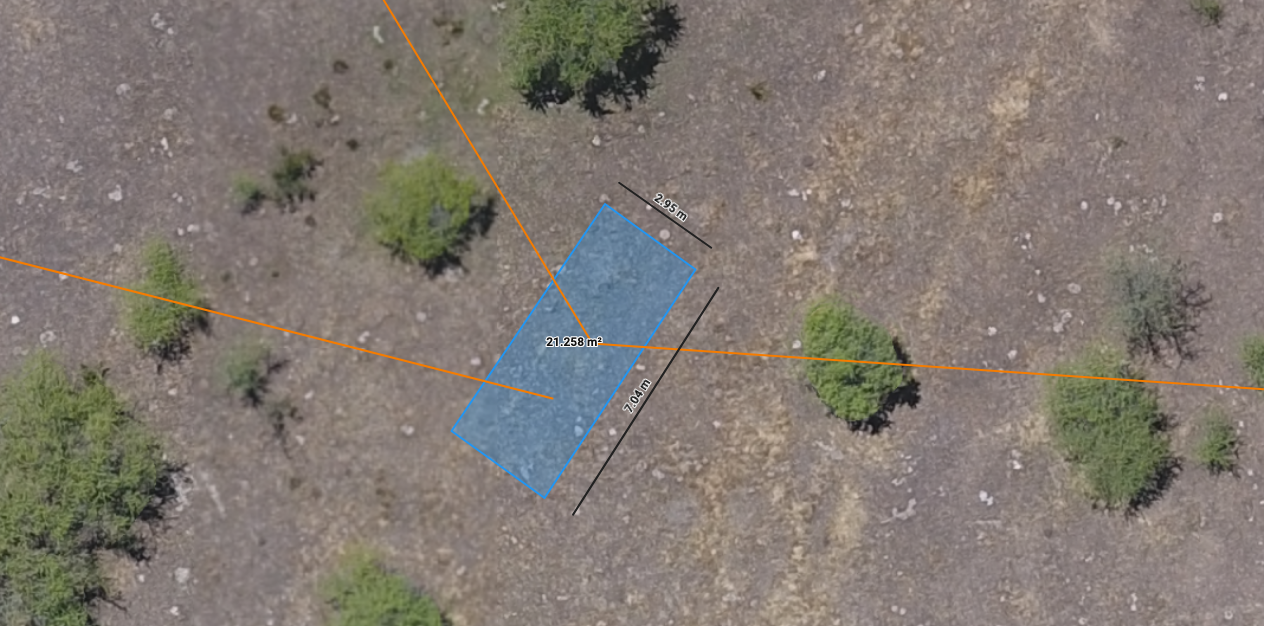

En celeste tranque de colección de agua capturada por drenes

GEF

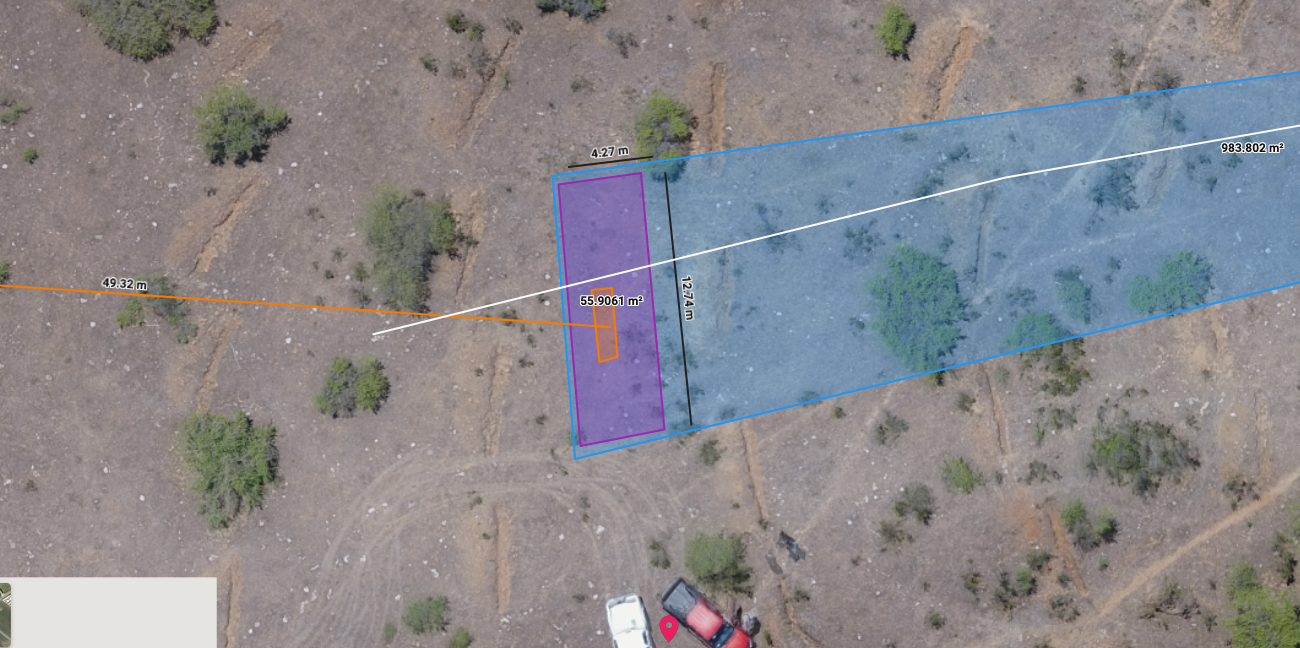

Dren 1

GEF

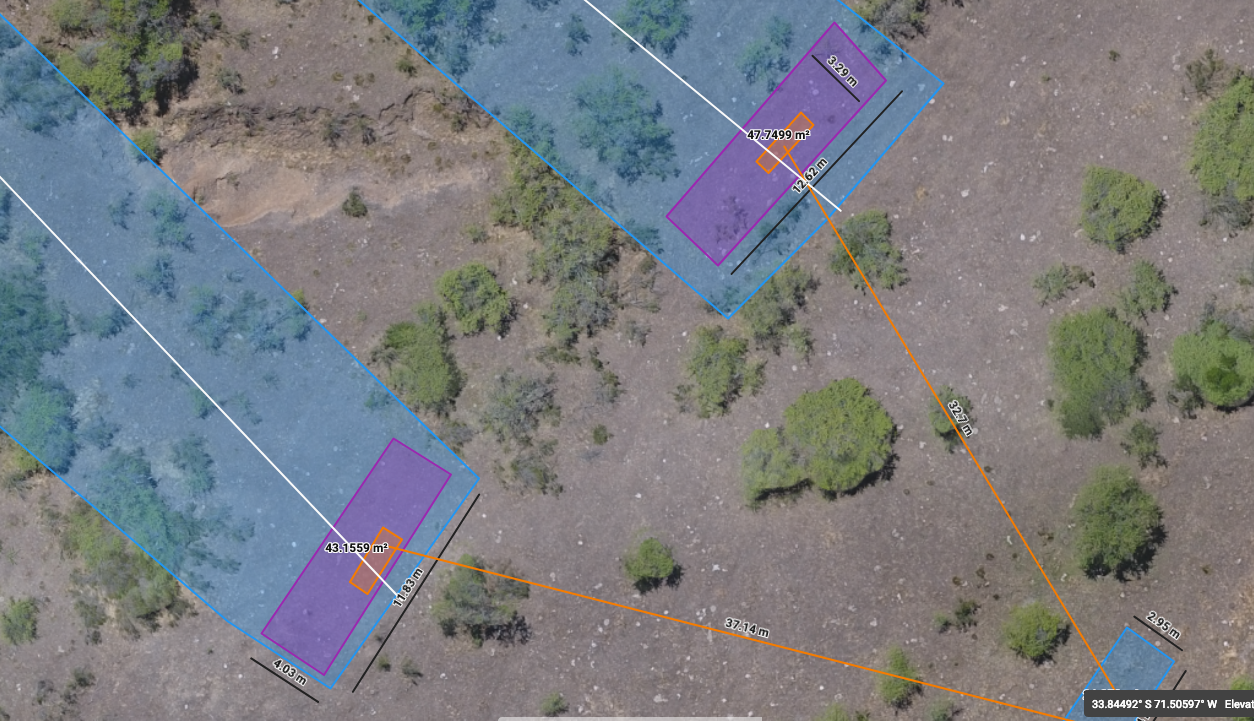

Dren 2 y 3

GEF

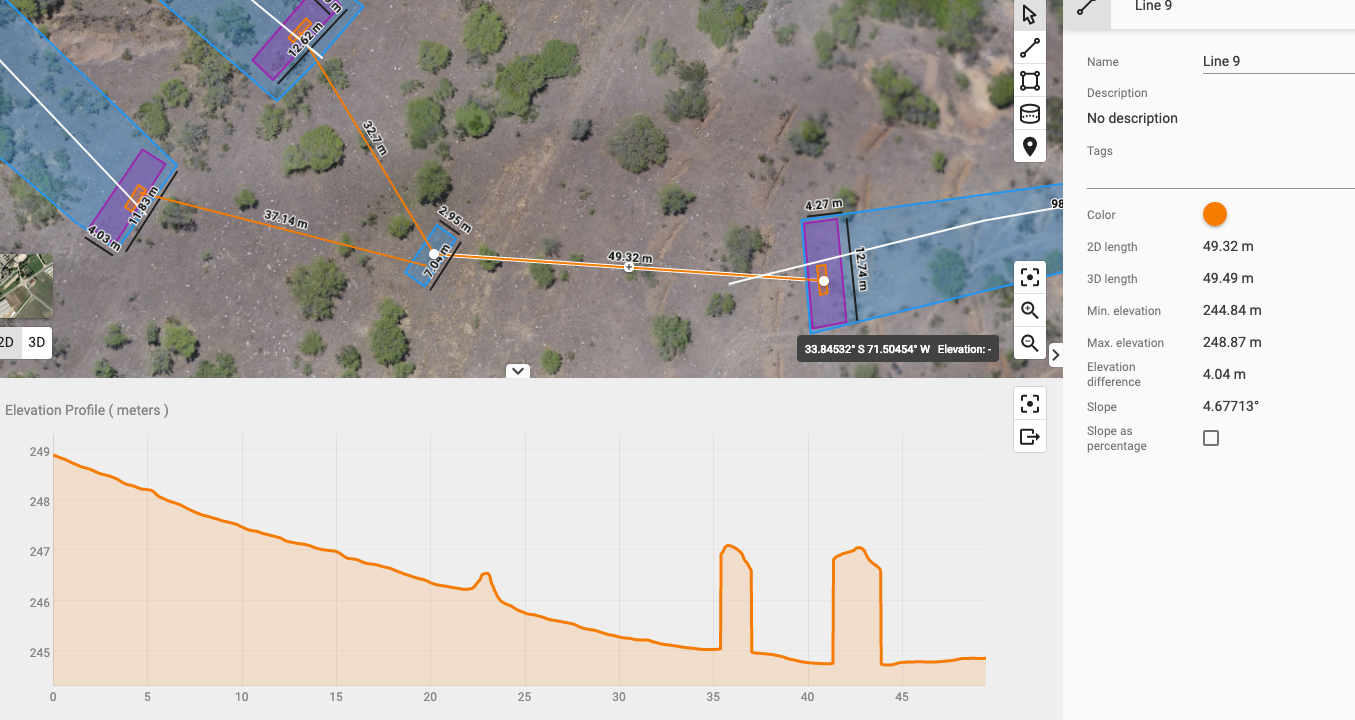

Líneas de perfil de pendiente de línea seleccionada, de dren 1 a tranque

GEF

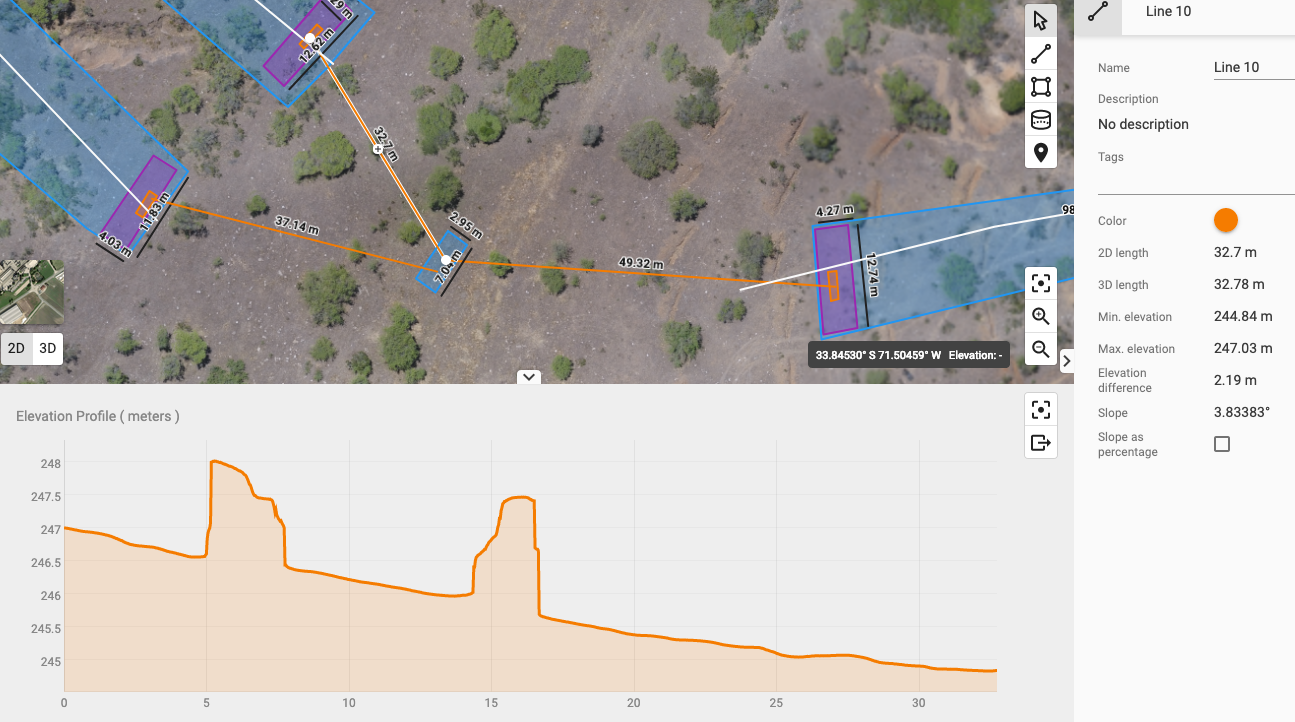

Líneas de perfil de pendiente de línea seleccionada, de dren 2 a tranque

GEF
Líneas de perfil de pendiente de línea seleccionada, de dren 3 a tranque

GEF

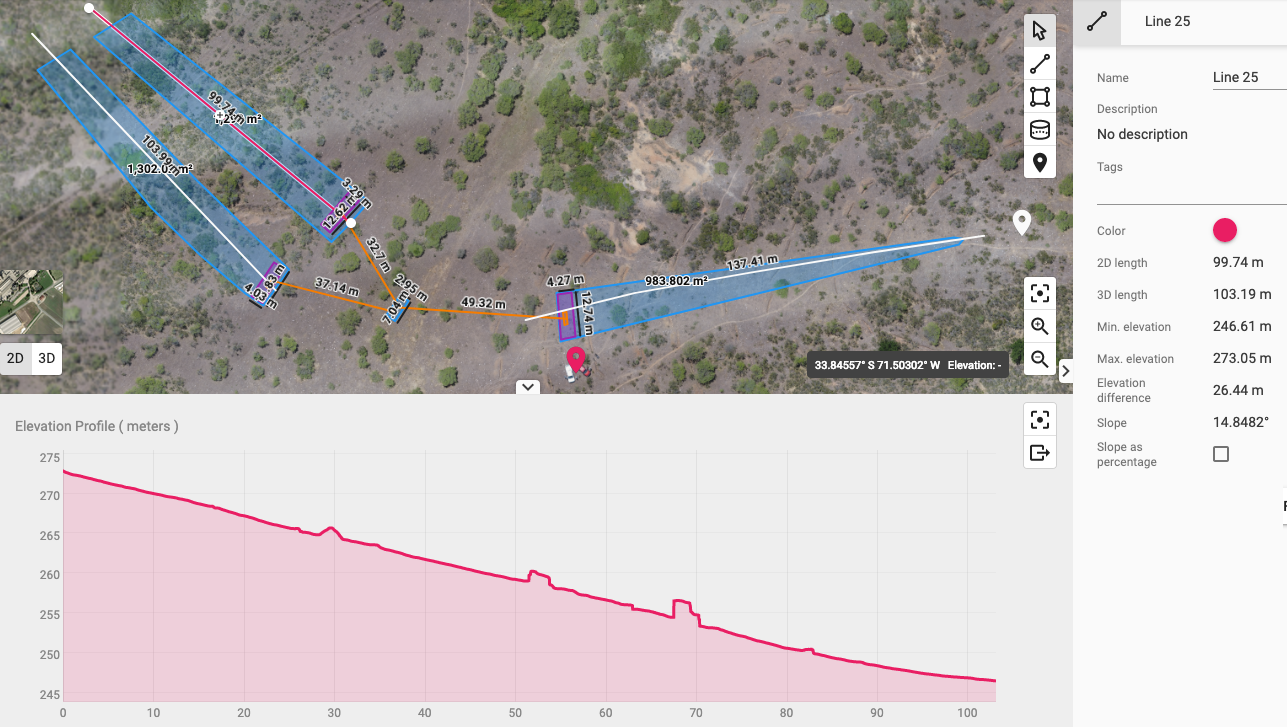

Líneas de perfil de pendiente de línea seleccionada, dirigida a dren 1

GEF

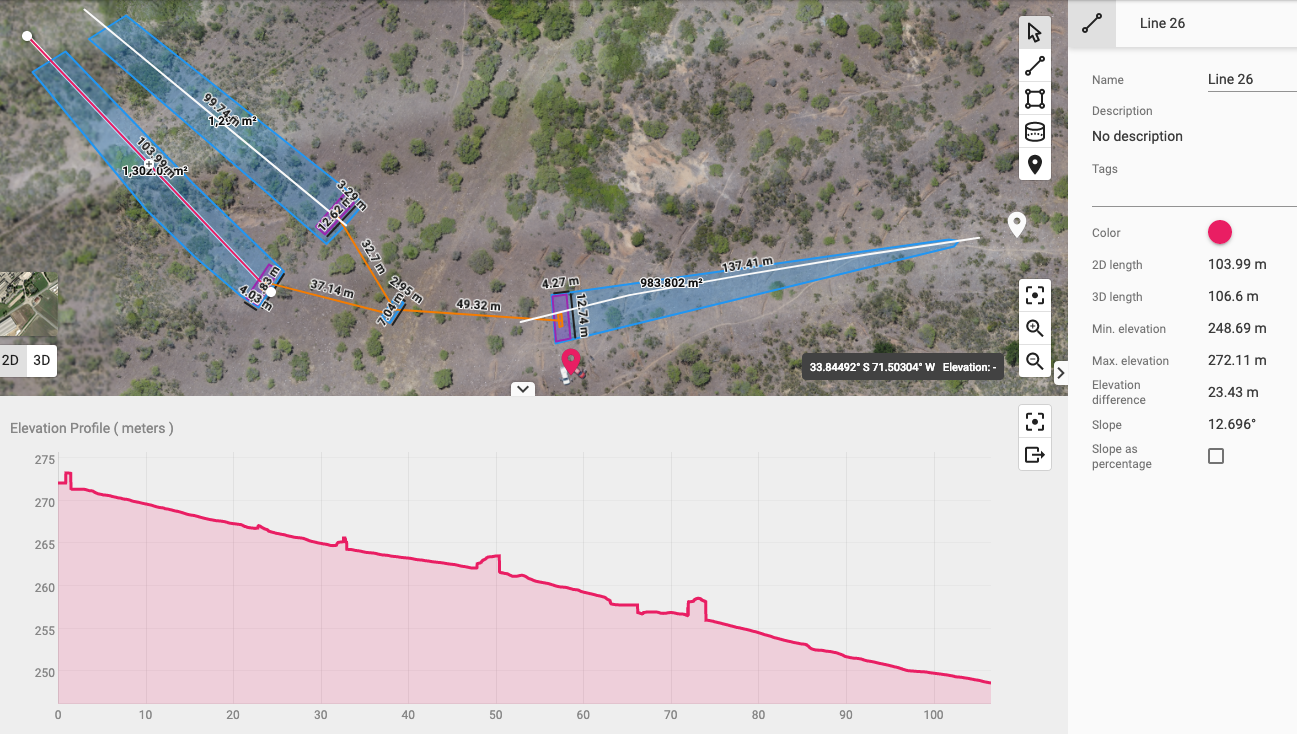

Líneas de perfil de pendiente de línea seleccionada, dirigida a dren 2

GEF
Líneas de perfil de pendiente de línea seleccionada, dirigida a dren 3
